DESCRIÇÃO DO KIT

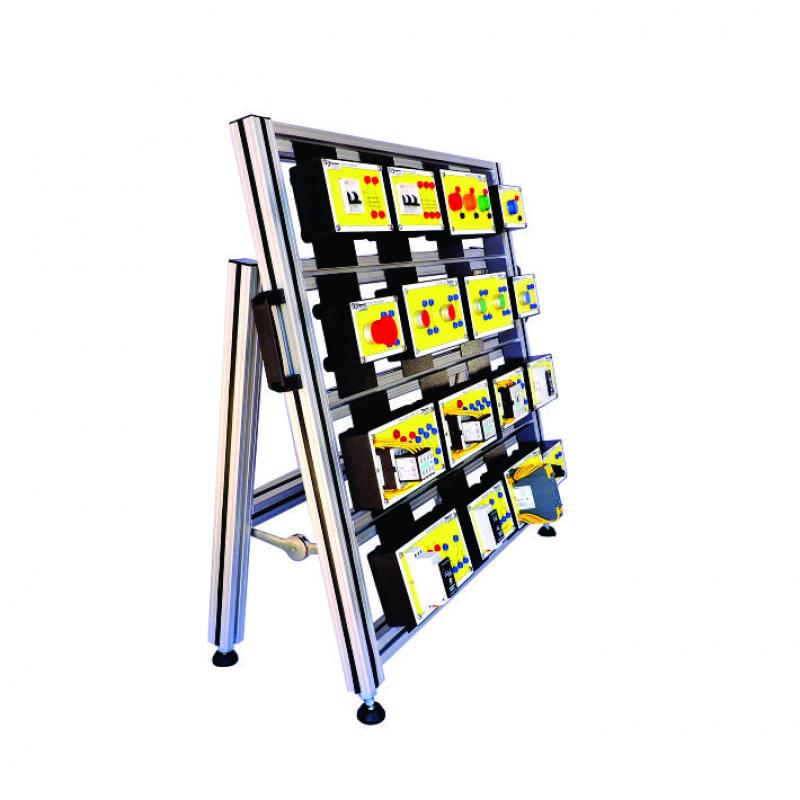

Kit didático Modular de comandos elétricos industriais
COMPONENTES
Kit didático para estudos práticos de lógicas de comandos elétricos industriais.
Permite ao aluno o aprendizado prático de lógicas de comandos elétricos industriais.
Os componentes são distribuídos em módulos portáteis para melhor didática durante os exercícios práticos.
O encaixe dos módulos no rack é realizado rapidamente sem o auxilio de ferramentas e ou dispositivos e de forma segura.
O sistema de encaixe, considerando a inclinação do rack, o comprimento e a precisão com que a base do módulo se engavetam nos perfis de alúminio superior e inferior simultaneamente, garante segurança, estabilidade e conveniência no sistema modular da Dienzo.

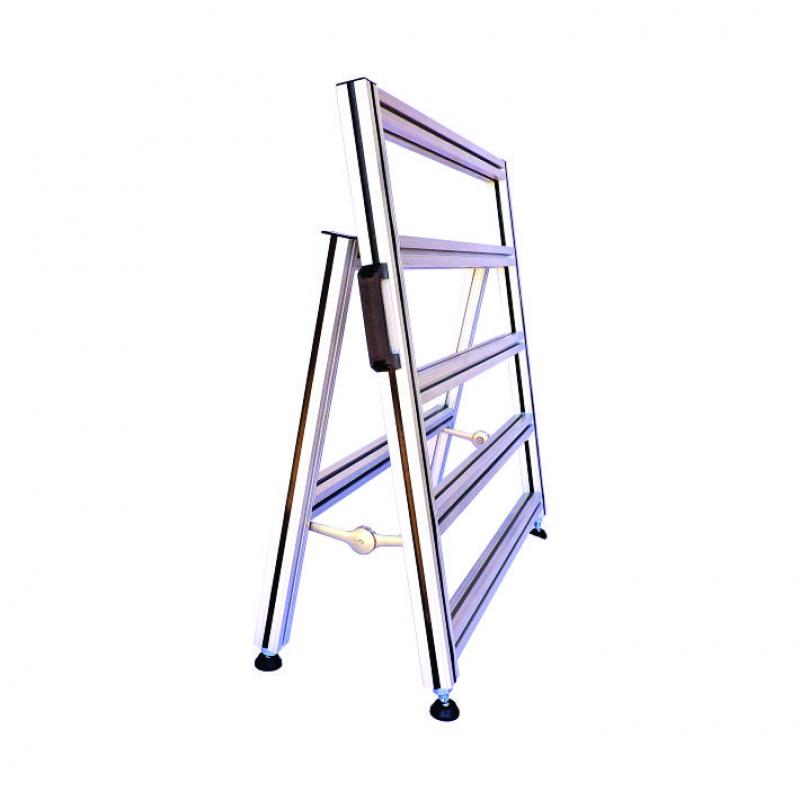

- ESTRUTURA:
- Painel suporte em estrutura de alumínio extrudado anodizado, perfil 40mm x 40mm, dimensões de 780mm x 1000mm x 300mm (largura x altura x profundidade), com alças termoplásticas nas laterais e pés emborrachados articuláveis para melhor estabilidade da estrutura na bancada.
A estrutura de aluminio possui 4 unidades de perfil de alumínio 40mm x 40mm, com comprimento de 700mm, fixados a uma distância de 180mm (entre centros), semelhante a uma escada ou cavalete. Para que a estrutura se apoie inclinada na bancada, possui um sistema articulável com limitadores. Para maior segurança dos alunos, os limitadores possuem amortecimento regulável, evitando que a estrutura se feche repentinamente durante o transporte, proporcionando também maior estabilidade durante as práticas.
Os canais do perfil são fechados com fita de PVC na cor preta.
Os módulos são construídos de uma caixa monobloco (sem emendas e frestas) de ABS de alta resistência, fixada em um suporte especial para fixação nos perfis de aço com pintura eletrostática.
Na parte frontal, encaixada perfeitamente e fixada por parafusos, temos a placa de aço com pintura eletrostática, simbologias serigrafadas e verniz de proteção, onde são fixados os componentes e respectivos bornes de ligação.
Os módulos são equipados também com pés de PVC, para proporcionar melhor apoio no armazenamento ou sobre a bancada.

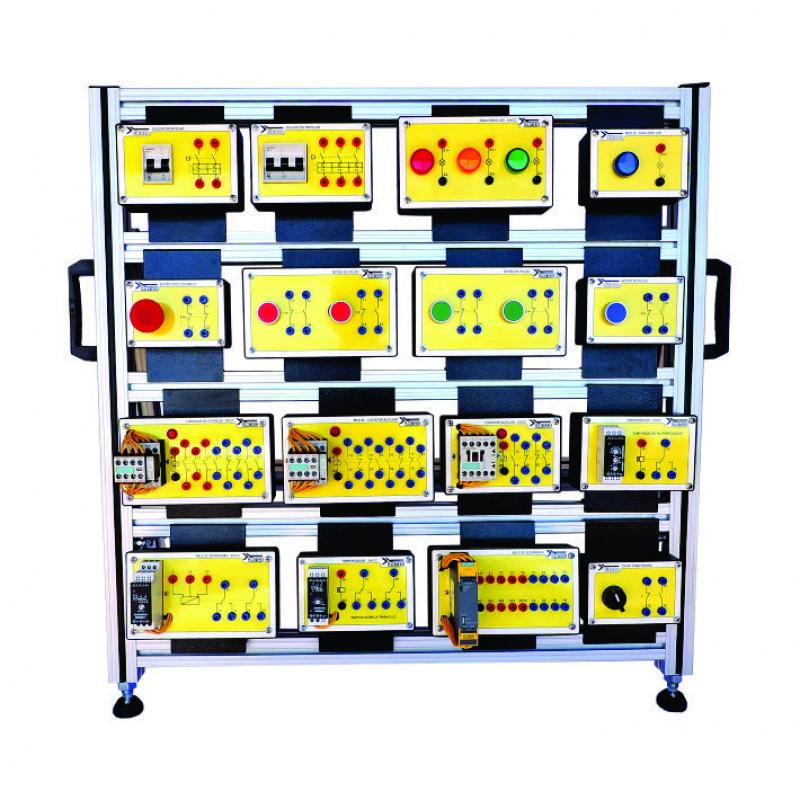

Composição dos módulos:
- 02 (dois) Módulos com botão tipo cogumelo vermelho, girar para destravar, furo de 22mm, com dois contatos normais fechados (total de 02 (dois) botões), tensão nominal de isolação 600V, corrente nominal em 24V de 10A, SIEMENS
- 02 (dois) Módulos, com dois botões de pulso cada, estrutura faceada, 22mm, na cor verde, com 01 (um) contato normal aberto e 1 (um) contato normal fechado (total de 04 quatro botões)tensão nominal de isolação 600V, corrente nominal em 24V de 10A SIEMENS
- 02 (dois) Módulos, com dois botões de pulso cada, estrutura faceada, 22mm, na cor vermelha, com 01 (um) contato normal aberto e 1 (um) contato normal fechado (total de 04 quatro botões) tensão nominal de isolação 600V, corrente nominal em 24V de 10A,SIEMENS
- 01 (um) Módulo, com dois botões de pulso, estrutura faceada, 22mm, na cor Azul, com 01 (um) contato normal aberto e 1 (um) contato normal fechado (total de 02 dois botões) tensão nominal de isolação 600V, corrente nominal em 24V de 10A SIEMENS
- 02 (dois) Módulos chave comutadora 2 posições, 22mm, na cor preto, com 01 (um) contato normal aberto e 1 (um) contato normal fechado (total de 02 duas chaves) tensão nominal de isolação 600V, corrente nominal em 24V de 10A SIEMENS
- 02 (dois) Módulos chave comutadora 3 posições, 22mm, na cor preto, com 01 (um) contato normal aberto para cada posição da chave - esquerda direita (total de 02 duas chaves) tensão nominal de isolação 600V, corrente nominal em 24V de 10A SIEMENS
- 03 (três) Módulos, com três sinaleiras LED cada (vermelha, verde e amarela), 22mm, 24vcc (total de 9 nove sinaleiras) SIEMENS
- 01 (um) Módulo sinaleiro LED 24vcc, 22mm, na cor azul (total de 1 uma sinaleira) SIEMENS
- 02 (dois) Módulos, disjuntor bipolar de 10 A, curva C, corrente máxima de interrupção de 5 KVA, conforme norma IEC 60947-2, bornes protegidos contra toques acidentais, alavanca embutida, possibilidade de travamento, disparo livre, dispositivo para compressão de condutores (total de 2 dois disjuntores) SIEMENS
- 02 (dois) Módulos, disjuntor tripolar de 10 A, curva C, corrente máxima de interrupção de 5 KVA, conforme norma IEC 60947-2, bornes protegidos contra toques acidentais, alavanca embutida, possibilidade de travamento, disparo livre, dispositivo para compressão de condutores (total de 2 dois disjuntores) SIEMENS
- 05 (cinco) Módulos disjuntor motor com corrente nominal de 4 ampéres, corrente de sobrecarga ajustável, com contatos auxiliares frontal, sendo 01 (um) contato normal aberto e 01 (um) contato normal fechado, atendendo a norma IEC 60947 (total de 05 cinco disjuntores) SIEMENS
- 05 (cinco) Módulos contator de potência tripolar, corrente nominal de 12 ampéres, com 02 (dois) contatos normalmente abertos e 02 (dois) contatos normalmente fechados, tensão de alimentação de 24vcc, com supressor de surte e indicação a LED de bobina energizada, atendendo a norma IEC 60947 ( total de 5 cinco contatores) SIEMENS
- 02 (dois) Módulos contator auxiliar, com 02 (dois) contatos normalmente abertos e 02 (dois) contatos normalmente fechados, tensão de alimentação 24vcc, supressor de surto, e indicação a LED de bobina energizada, a norma IEC 60947 ( total de 2 dois contatores) SIEMENS
- 02 (dois) Módulos contator auxiliar, com 04 (quatro) contatos normalmente abertos e 04 (quatro) contatos normalmente fechados, tensão de alimentação 24vcc, supressor de surto, e indicação a LED de bobina energizada, a norma IEC 60947 ( total de 2 dois contatores) SIEMENS
- 01 (um) Módulo chave tipo reversora trifásica, corrente nominal de 16 ampéres, com manopla rotativa em plástico e bornes com proteção de acordo com as normas de segurança IEC 60947 (total de 01 uma chave) Marca THS;
- 01 (um) Módulo ponte retificadora, corrente nominal de 50 ampéres, e tensão de 1000 Volts, altura de 29mm, comprimento de 29mm, profundidade de 10,5mm. Dimensões dos terminais: largura de 6,35mm, altura de 12mm.
- 02 (dois) Módulos chave fim de curso, acionamento tipo rolete com múltiplas posições, composto por 01 (um) contato normal aberto e 01 (um) contato normal fechado; (total de 02 duas chaves) SIEMENS
- 02 (dois) Módulos relé de tempo eletrônico, temporização na energização, tempo ajustável de 1 a 15segundos, tensão de alimentação de 24vcc, 01 (um ) contato do tipo comutador (total de 02 dois temporizadores) SIEMENS
- 01 (um) Módulo de relé de tempo eletrônico para partidas do tipo estrela-triangulo, tempo ajustável de 1 a 15 segundos, tensão de alimentação de 24vcc, 02 (dois) contatos comutadores (total de 1 um temporizador) SIEMENS
- 01 (um) Módulo relé de supervisão, falta de fase, trifásico, com assimetria e inversão da sequencia de fases, com 02 (dois) contatos comutadores, 220VCA/60Hz (total de 01 um relé) SIEMENS
- 01 (um) Módulo relé de segurança, para supervisão e parada de emergência, 3 (três) saídas de segurança normalmente aberto e 01 (uma) saída auxiliar normal fechada, tensão de alimentação 24vcc, certificação de segurança CAT4/PL, reset manual através de botoeira externa (total de 1 um relé) SIEMENS
Conjunto de cabos de derivação com pino banana, entrada de superposição, 4mm, com derivação axial, reaproveitáveis, montagem em cabo extra flexível de 1,00mm, 1000V, CAT III, Corrente nominal de 15A, (marca BBCTECH C118D :
- 10 (dez) unidades com 750mm de comprimento na cor branca;
- 10 (dez) unidades com 500mm de comprimento na cor branca;
- 10 (dez) unidades com 300mm de comprimento na cor branca;
- 10 (dez) unidades com 750mm de comprimento na cor preto;
- 10 (dez) unidades com 500mm de comprimento na cor preto;
- 10 (dez) unidades com 300mm de comprimento na cor preto;
- 10 (dez) unidades com 750mm de comprimento na cor vermelha;
- 10 (dez) unidades com 500mm de comprimento na cor vermelha;
- 10 (dez) unidades com 300mm de comprimento na cor vermelha;
- 10 (dez) unidades com 750mm de comprimento na cor verde;
Os módulos possuem bornes de acesso do tipo JOTO de 4mm, com cores diferentes para circuito de potência (vermelho) e circuito de comando (azul e branco) e as simbologias dos componentes serigrafadas de acordo com as normas citadas pela ABNT;
- Manual de operação em lingua portuguesa;
- Manual de atividades com aproximadamente 10 sugestões;
- Documentos (especificações) dos componentes;
- Treinamento e entrega técnica dos kits;
- Acesso ao portal de documentos do equipamento no site da Dienzo;
- Os kits didáticos da Dienzo atendem às normas regulamentadoras estabelecidas na NR-10 e NR-12.
Permite ao aluno o aprendizado prático de lógicas de comandos elétricos industriais.
Os componentes são distribuídos em módulos portáteis para melhor didática durante os exercícios práticos.
O encaixe dos módulos no rack é realizado rapidamente sem o auxilio de ferramentas e ou dispositivos e de forma segura.
O sistema de encaixe, considerando a inclinação do rack, o comprimento e a precisão com que a base do módulo se engavetam nos perfis de alúminio superior e inferior simultaneamente, garante segurança, estabilidade e conveniência no sistema modular da Dienzo.
- ESTRUTURA:
- Painel suporte em estrutura de alumínio extrudado anodizado, perfil 40mm x 40mm, dimensões de 780mm x 1000mm x 300mm (largura x altura x profundidade), com alças termoplásticas nas laterais e pés emborrachados articuláveis para melhor estabilidade da estrutura na bancada.
A estrutura de aluminio possui 4 unidades de perfil de alumínio 40mm x 40mm, com comprimento de 700mm, fixados a uma distância de 180mm (entre centros), semelhante a uma escada ou cavalete. Para que a estrutura se apoie inclinada na bancada, possui um sistema articulável com limitadores. Para maior segurança dos alunos, os limitadores possuem amortecimento regulável, evitando que a estrutura se feche repentinamente durante o transporte, proporcionando também maior estabilidade durante as práticas.
Os canais do perfil são fechados com fita de PVC na cor preta.
Os módulos são construídos de uma caixa monobloco (sem emendas e frestas) de ABS de alta resistência, fixada em um suporte especial para fixação nos perfis de aço com pintura eletrostática.
Na parte frontal, encaixada perfeitamente e fixada por parafusos, temos a placa de aço com pintura eletrostática, simbologias serigrafadas e verniz de proteção, onde são fixados os componentes e respectivos bornes de ligação.
Os módulos são equipados também com pés de PVC, para proporcionar melhor apoio no armazenamento ou sobre a bancada.
Composição dos módulos:
- 02 (dois) Módulos com botão tipo cogumelo vermelho, girar para destravar, furo de 22mm, com dois contatos normais fechados (total de 02 (dois) botões), tensão nominal de isolação 600V, corrente nominal em 24V de 10A, SIEMENS
- 02 (dois) Módulos, com dois botões de pulso cada, estrutura faceada, 22mm, na cor verde, com 01 (um) contato normal aberto e 1 (um) contato normal fechado (total de 04 quatro botões)tensão nominal de isolação 600V, corrente nominal em 24V de 10A SIEMENS
- 02 (dois) Módulos, com dois botões de pulso cada, estrutura faceada, 22mm, na cor vermelha, com 01 (um) contato normal aberto e 1 (um) contato normal fechado (total de 04 quatro botões) tensão nominal de isolação 600V, corrente nominal em 24V de 10A,SIEMENS
- 01 (um) Módulo, com dois botões de pulso, estrutura faceada, 22mm, na cor Azul, com 01 (um) contato normal aberto e 1 (um) contato normal fechado (total de 02 dois botões) tensão nominal de isolação 600V, corrente nominal em 24V de 10A SIEMENS
- 02 (dois) Módulos chave comutadora 2 posições, 22mm, na cor preto, com 01 (um) contato normal aberto e 1 (um) contato normal fechado (total de 02 duas chaves) tensão nominal de isolação 600V, corrente nominal em 24V de 10A SIEMENS
- 02 (dois) Módulos chave comutadora 3 posições, 22mm, na cor preto, com 01 (um) contato normal aberto para cada posição da chave - esquerda direita (total de 02 duas chaves) tensão nominal de isolação 600V, corrente nominal em 24V de 10A SIEMENS
- 03 (três) Módulos, com três sinaleiras LED cada (vermelha, verde e amarela), 22mm, 24vcc (total de 9 nove sinaleiras) SIEMENS
- 01 (um) Módulo sinaleiro LED 24vcc, 22mm, na cor azul (total de 1 uma sinaleira) SIEMENS
- 02 (dois) Módulos, disjuntor bipolar de 10 A, curva C, corrente máxima de interrupção de 5 KVA, conforme norma IEC 60947-2, bornes protegidos contra toques acidentais, alavanca embutida, possibilidade de travamento, disparo livre, dispositivo para compressão de condutores (total de 2 dois disjuntores) SIEMENS
- 02 (dois) Módulos, disjuntor tripolar de 10 A, curva C, corrente máxima de interrupção de 5 KVA, conforme norma IEC 60947-2, bornes protegidos contra toques acidentais, alavanca embutida, possibilidade de travamento, disparo livre, dispositivo para compressão de condutores (total de 2 dois disjuntores) SIEMENS
- 05 (cinco) Módulos disjuntor motor com corrente nominal de 4 ampéres, corrente de sobrecarga ajustável, com contatos auxiliares frontal, sendo 01 (um) contato normal aberto e 01 (um) contato normal fechado, atendendo a norma IEC 60947 (total de 05 cinco disjuntores) SIEMENS
- 05 (cinco) Módulos contator de potência tripolar, corrente nominal de 12 ampéres, com 02 (dois) contatos normalmente abertos e 02 (dois) contatos normalmente fechados, tensão de alimentação de 24vcc, com supressor de surte e indicação a LED de bobina energizada, atendendo a norma IEC 60947 ( total de 5 cinco contatores) SIEMENS
- 02 (dois) Módulos contator auxiliar, com 02 (dois) contatos normalmente abertos e 02 (dois) contatos normalmente fechados, tensão de alimentação 24vcc, supressor de surto, e indicação a LED de bobina energizada, a norma IEC 60947 ( total de 2 dois contatores) SIEMENS
- 02 (dois) Módulos contator auxiliar, com 04 (quatro) contatos normalmente abertos e 04 (quatro) contatos normalmente fechados, tensão de alimentação 24vcc, supressor de surto, e indicação a LED de bobina energizada, a norma IEC 60947 ( total de 2 dois contatores) SIEMENS
- 01 (um) Módulo chave tipo reversora trifásica, corrente nominal de 16 ampéres, com manopla rotativa em plástico e bornes com proteção de acordo com as normas de segurança IEC 60947 (total de 01 uma chave) Marca THS;
- 01 (um) Módulo ponte retificadora, corrente nominal de 50 ampéres, e tensão de 1000 Volts, altura de 29mm, comprimento de 29mm, profundidade de 10,5mm. Dimensões dos terminais: largura de 6,35mm, altura de 12mm.
- 02 (dois) Módulos chave fim de curso, acionamento tipo rolete com múltiplas posições, composto por 01 (um) contato normal aberto e 01 (um) contato normal fechado; (total de 02 duas chaves) SIEMENS
- 02 (dois) Módulos relé de tempo eletrônico, temporização na energização, tempo ajustável de 1 a 15segundos, tensão de alimentação de 24vcc, 01 (um ) contato do tipo comutador (total de 02 dois temporizadores) SIEMENS
- 01 (um) Módulo de relé de tempo eletrônico para partidas do tipo estrela-triangulo, tempo ajustável de 1 a 15 segundos, tensão de alimentação de 24vcc, 02 (dois) contatos comutadores (total de 1 um temporizador) SIEMENS
- 01 (um) Módulo relé de supervisão, falta de fase, trifásico, com assimetria e inversão da sequencia de fases, com 02 (dois) contatos comutadores, 220VCA/60Hz (total de 01 um relé) SIEMENS
- 01 (um) Módulo relé de segurança, para supervisão e parada de emergência, 3 (três) saídas de segurança normalmente aberto e 01 (uma) saída auxiliar normal fechada, tensão de alimentação 24vcc, certificação de segurança CAT4/PL, reset manual através de botoeira externa (total de 1 um relé) SIEMENS
Conjunto de cabos de derivação com pino banana, entrada de superposição, 4mm, com derivação axial, reaproveitáveis, montagem em cabo extra flexível de 1,00mm, 1000V, CAT III, Corrente nominal de 15A, (marca BBCTECH C118D :
- 10 (dez) unidades com 750mm de comprimento na cor branca;
- 10 (dez) unidades com 500mm de comprimento na cor branca;
- 10 (dez) unidades com 300mm de comprimento na cor branca;
- 10 (dez) unidades com 750mm de comprimento na cor preto;
- 10 (dez) unidades com 500mm de comprimento na cor preto;
- 10 (dez) unidades com 300mm de comprimento na cor preto;
- 10 (dez) unidades com 750mm de comprimento na cor vermelha;
- 10 (dez) unidades com 500mm de comprimento na cor vermelha;
- 10 (dez) unidades com 300mm de comprimento na cor vermelha;
- 10 (dez) unidades com 750mm de comprimento na cor verde;
Os módulos possuem bornes de acesso do tipo JOTO de 4mm, com cores diferentes para circuito de potência (vermelho) e circuito de comando (azul e branco) e as simbologias dos componentes serigrafadas de acordo com as normas citadas pela ABNT;
- Manual de operação em lingua portuguesa;
- Manual de atividades com aproximadamente 10 sugestões;
- Documentos (especificações) dos componentes;
- Treinamento e entrega técnica dos kits;
- Acesso ao portal de documentos do equipamento no site da Dienzo;
- Os kits didáticos da Dienzo atendem às normas regulamentadoras estabelecidas na NR-10 e NR-12.
ITENS INCLUSO
Cabos para ligações, manuais de operações e sugestões de atividades.
