KIT DIDÁTICO PLC3000 RACK

Gostou? compartilhe!

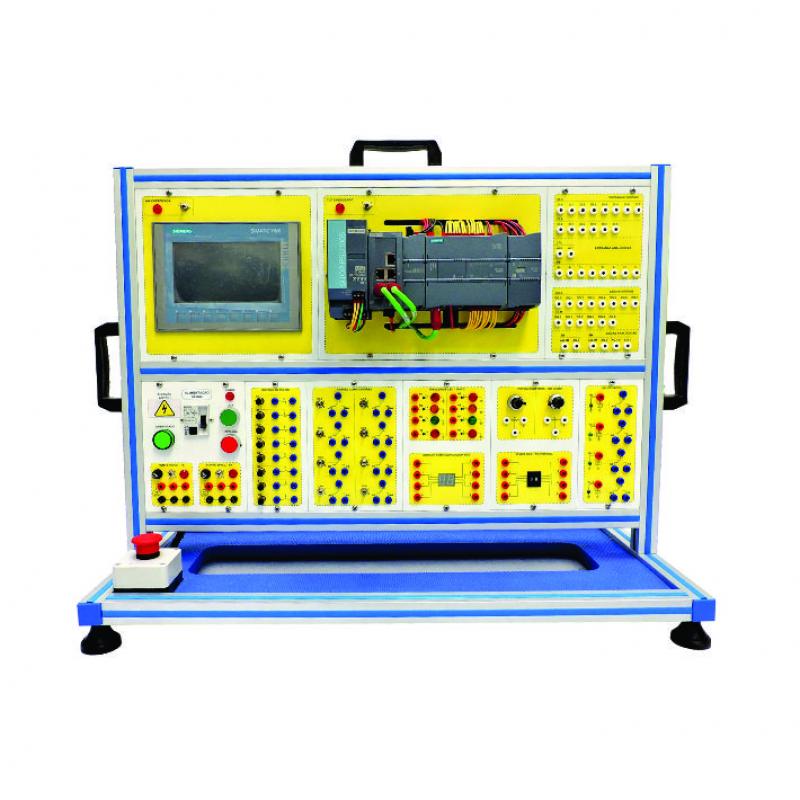

KIT DIDÁTICO PLC3000 RACK

Código não informado


Modelo

Preço Sob Consulta



Clique na imagem para ampliar.

DESCRIÇÃO DO KIT

Kit didático de controlador lógico programável

COMPONENTES

Kit didático para estudos práticos de lógicas de programação de controlador lógico programável e IHM da marca SIEMENS.

Permite ao aluno o aprendizado prático de lógicas programação, esquema de ligação de um clp e simulação das atividades propostas no próprio kit didático, utilizando de todos os componentes inclusos no equipamento e no software da Siemens.
A possibilidade de interação entre o kit PLC3000-Rack e outros kits didáticos, possibilitam a prática de complexos circuitos automatizados, preparando os alunos para atuarem em um mercado competitivo e atualizado.
- ESTRUTURA:
- Painel tipo Rack Desktop em perfil de alumínio extrudado, anodizado, 40mm x 40mm, nas dimensões de 800mm x 600mm x 350mm (C x A x L);
- Alças termoplásticas nas laterais e parte superior para auxiliar no transporte;
- Bases de borracha para proporcionar melhor apoio à mesa;
- Fechamento inferior em aço com pintura eletrostática e placa de eva azul de 25mm para auxiliar no armazenamento de cabos e manuais;
- Fechamento traseiro em chapa de aço com pintura eletrostática. O tampo de fechamento traseiro do kit é fechado por parafusos, porém é articulável por meio de dobradiças para facilitar as manutenções, embora os componentes sejam separados por módulo;
- Os módulos didáticos são construídos em chapa de aço, com pintura eletrostática e serigrafia com toda a simbologia, componentes e respectivos bornes de ligação. As placas também possuem um verniz epoxi de proteção.
- Os bornes utilizados são do tipo joto de 4mm;
- MÓDULOS:
- Módulo controlador lógico programável com 14 entradas digitais PNP, 10 saídas digitais, 04 entradas analógicas 0-10vcc/4-20mA, 02 saídas analógicas 0-10vcc/4-20mA, 06 entradas para contadores rápidos, comunicação Profibus DP, RS 485, comunicação Rj45 Ethernet.
CLP Siemens S71200,
Cabo par trançado Rj45
Expansão saida analógica, 01 saída analógica de +/- 10vcc ou 0 a 20mA -
Expansão entradas e saídas analógicas, 04 entradas analógicas, 02 saídas analógicas +/-10vcc, 4-20mA - código: 6ES7234-4HE32-0XB0
Comunicação Profibus
Comunicação Ethernet
- Módulo IHM, touch screen, colorida, iluminação LED, dimensão de 7" (sete polegadas), conexão ao CLP através de rede ethernet
- Software para programação e simulação, SIEMENS SIMATIC STEP 7 BASIC V15 TIA PORTAL.

- Módulo de entrada de energia e alimentação geral composto por:

Entrada de energia 220VAC, com cabo elétrico de acordo com normas regulamentadoras (NBR 5410);
- Proteção com disjuntor DR da marca Siemens e sistema liga-desliga-emergência, devidamente
- Fonte de alimentação da marca Siemens, 24vcc/ 5 A, com chave liga desliga, protegida por fusível e seus respectivos bornes de ligação;
- Fonte de alimentação da marca microtécnica, 10vcc/1 A, com chave liga desliga, protegida por fusível e seus respectivos bornes de ligação;
- Módulo chaves comutadoras composto por 08 chaves comutadoras da marca margirius, contato NA/NF, e seus respectivos bornes de ligação;
- Módulo chaves tipo pulso composto por 08 botões pulsadores da marca margirius, sendo 04 unidades com contato normal aberto e 04 unidades com contato normal fechado;
- Módulo indicador a LED composto por 08 sinaleiras LED 24vcc da marca JNG, sendo 02 unidades na cor amarela, 02 unidades na cor verde e 04 unidades na cor vermelha, com seus respectivos bornes de ligação;
- Módulo potenciomêtros composto por 02 potênciometros multivoltas, de 10K ohms, dial graduado, da marca baoter e seus respectivos bornes de ligação;
- Módulo chave BCD composto por duas chaves binárias tipo pushweel da marca engro e seus respectivos bornes de ligação;
- Módulo display de 7 segmentos composto por 02 diaplays de 7 segmentos nas dimensões de: display 25mm x 19mm x8,8mm, Dimensões de um digito:12,7mm x 7,2mm, Inclinação do dígito de10 Graus, codificador BCD e seus respectivos bornes de ligação;
- Módulo relé composto por 04 relés de 24vcc, 10 A, da marca metaltex, com um contato comutador NA/NF, indicação de bobina energizada e seus respectivos bornes de ligação;
Conjunto de cabos de derivação com pino banana, entrada de superposição, 4mm, com derivação axial, reaproveitáveis, montagem em cabo extra flexível de 1,00mm, 1000V, CAT III, Corrente nominal de 15A, (marca BBCTECH C118D :
06 cabos vermelhos de 1m;
06 cabos vermelhos de 0,80m;
06 cabos vermelhos de 0,30m;
06 cabos azuis de 1m;
06 cabos azuis de 0,80m;
06 cabos azuis de 0,30m;
06 cabos brancos de 1m;
06 cabos brancos de 0,80m;
06 cabos brancos de 0,30m;
06 cabos pretos de 1m;
06 cabos pretos 0,80m;
06 cabos pretos de 0,30m;
- Cabo de alimentação de acordo com Norma NBR5410;
- Cabo de programação da IHM e do CLP;
- Software de programação, Software simulador de utilização do CLP e licenças de uso permanente do kit (Siemens)
- Manual de operação em lingua portuguesa;
- Manual de atividades com aproximadamente 10 sugestões;
- Treinamento e entrega técnica dos kits;
- Acesso ao portal de documentos do equipamento no site da Dienzo;
- O controlador lógico programável utilizado no kit PLC3000 Rack se enquadra na norma IEC611-31;
- Os kits didáticos da Dienzo atendem às normas regulamentadoras estabelecidas na NR-10 e NR-12.

ITENS INCLUSO

Cabos para ligações, manuais de operações e sugestões de atividades.
