DESCRIÇÃO DO KIT
Kit didático para estudos práticos de controle de automação industrial,

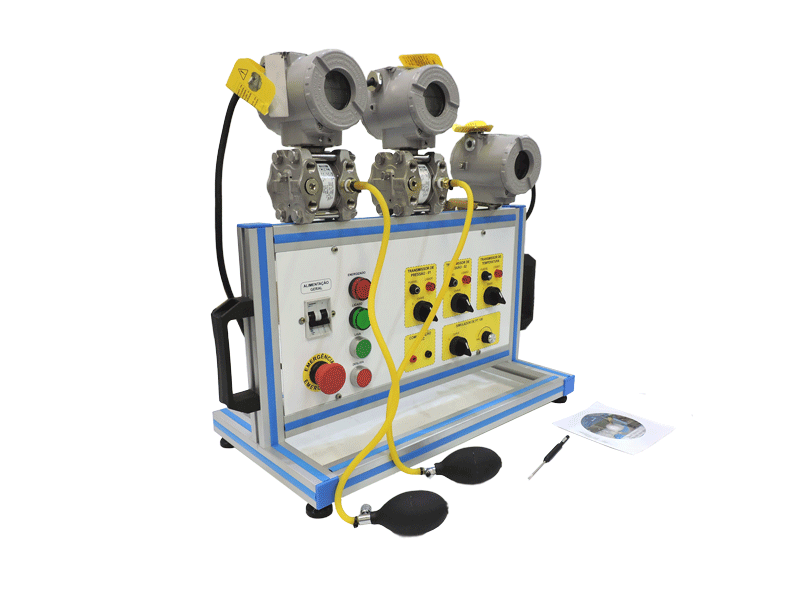

Estrutura em aluminio anodizado de 30mm, nas dimensões de 500mm x 450mm x 300mm, com base de apoio para fixação dos componentes com pintura de proteção contra oxidação.
Na estrutura são fixados os componentes e uma placa de aço com as simbologias impressas de forma indelével.

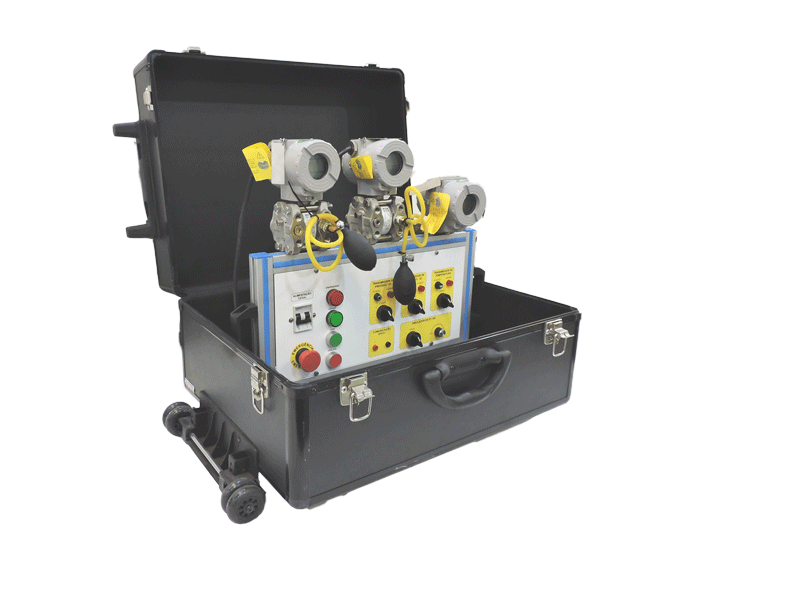

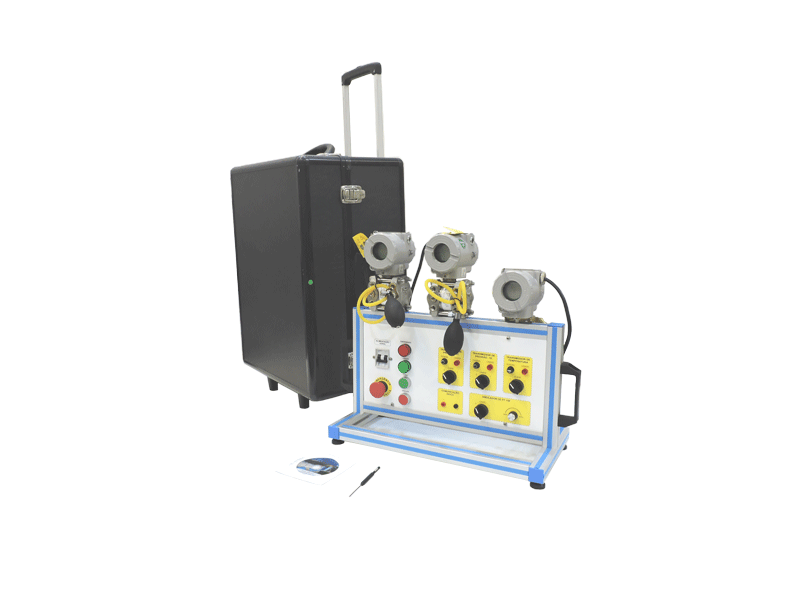

Maleta para armazenamento e transporte do kit construida em ABS, monobloco, equipada com rodízios, alça telescópica e fechos para cadeado. Dimensões de 560mm x 480mm x 350mm.

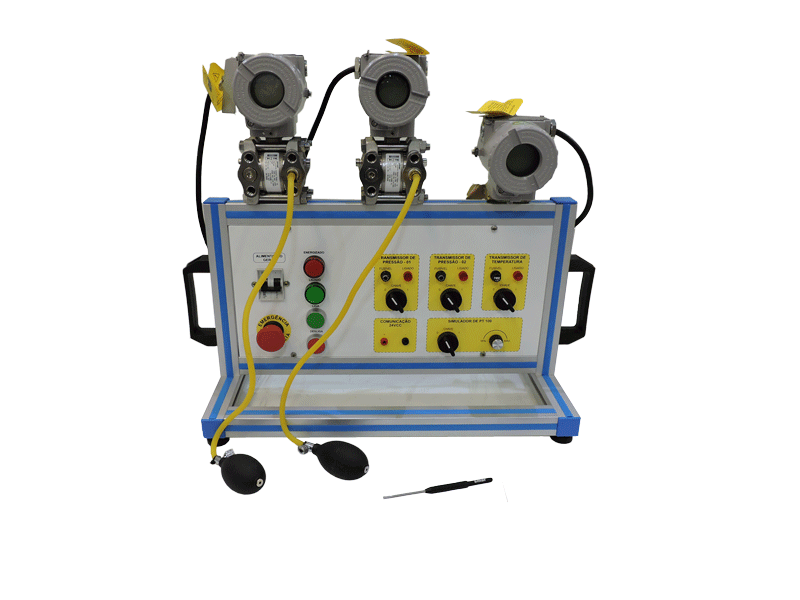

O kit didático de configuração 4-20Ma + HART para uso em bancada é composto por:

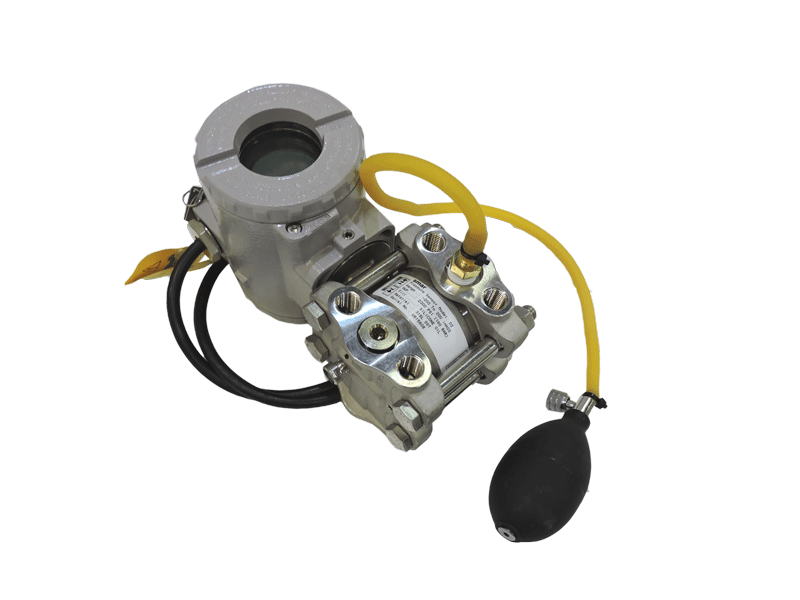

- 02 transmissores de pressão diferencial 4/20Ma com controle PID incoporado HART, alimentação de 12 a 24 VDC (pelo barramento 02 fios) precisão de 0,045% dos SPAN, indicador de cristal liquido, à prova de explosão, à prova de tempo e intrinsecamente seguro, Exatidão de ±0,04%, • Estabilidade de ±0,2% do URL, Rangeabilidade de 120:1, Totalização Não-Volátil, Linearização para Tanque, Tempo de Resposta de 100ms, Função de Controle PID, Medição de Vazão Bidirecional, Diagnóstico Avançado, Ampla Biblioteca de Blocos Funcionais, Maior Capacidade de Execução de Blocos Funcionais, Blocos Funcionais Instanciáveis, Suporta DD, EDDL e FDT/DTM, Três Opções de Tecnologia. MARCA SMAR/MODELO LD301
- 01 transmissor inteligente de temperatura 4-20Ma com controle PID incorporado – HART, alimentação de 12 a 24VDC (pelo barramento a 02 fios) precisão de 0,02% do SPAN, elemento de medição selecionavel, incluindo termoresistência e termopar tipo B e J, K, N, R,S, T. Uma única unidade aceita sinais de: Termopares, RTD's e RTD's Diferenciais, Sinais de mV de pirômetros de radiação, células de cargas, Sinais Ohm de indicadores de posição, Indicador de cristal líquido de 4½-dígitos numéricos e 5 caracteres alfanuméricos. Permite montagem em várias posições facilitando a visualização. MARCA SMAR/MODELO Tt301
- Interface de comunicação HART USB: A interface de comunicação ICI10-UH proporciona a conexão de qualquer equipamento HART®
baseado no padrão de modulação em frequência FSK (frequency-shift keying) com um computador pessoal, via porta USB (universal serial bus).
Além de não necessitar de alimentação externa, dado que utiliza a corrente elétrica fornecida pela porta USB do computador, a ICI10-UH possibilita que o usuário alimente também o equipamento HART® ao qual deseja se comunicar, seja ele alimentado por tensão ou corrente (transmissores convencionais ou posicionadores de válvulas, respectivamente). A interface conta ainda com uma carga interna de 250 Ohm para auxiliar a comunicação do equipamento com o modem HART®, presente no circuito da interface.
Compatível com todos os equipamentos HART® do mercado, a interface de comunicação ICI10-UH possibilita a interoperabilidade de fabricantes em relação a equipamentos e sistemas, operando com qualquer software de configuração e monitoração que utilize a porta USB para comunicação com a rede HART®.
MARCA INSTRUMATIC/MODELO ICI10-UH
- Circuito de proteção com disjuntor bipolar, botão liga, botão desliga e emergência. Sinalização de equipamento ligado e energizado; Alimentação 127/220VAC.
- Fonte 24vcc, 2 amperes,
- 02 esfigmomanômetros;
- 01 simulador de termoresistencia com potênciometro com dial graduado e chave liga e desliga;
- 02 chaves magnéticas para ajuste local. MARCA SMAR/MODELO Sd1
- Barramento para comunicação a dois fios;
- CDROOM com todas as documentações
- Software compativel com IBM-PC e Windows, WINDOWS 7 PROFESSIONAL 64 BITS.
O PACTware é uma interface aberta independente para a operação de dispositivos, sistemas e interfaces de comunicação
PACTware é integrado a interface FDT. A FDT (Field Device Tool) é o padrão para a unificação da interface entre o dispositivo e a interface do usuário. A FDT integra rapidamente a operação do dispositivo. MARCA PACTWARE
O equipamento atende as normas:
Nr10 - Quanto aos riscos elétricos ao operador;
Nr12 - Quanto aos dispositivos móveis e sinalização;
NBR5410 - Quanto ao dimensionamento elétrico e sistema de aterramento.
- Catálogo e manual do usuário em lingua Portuguesa,
- Apostila com sugestões de aulas práticas.
