KIT DIDÁTICO - INV3000 RACK - INVERSOR DE FREQUENCIA

Gostou? compartilhe!

KIT DIDÁTICO - INV3000 RACK - INVERSOR DE FREQUENCIA

Código não informado


Modelo

Preço Sob Consulta



Clique na imagem para ampliar.

DESCRIÇÃO DO KIT

kit didático para estudos práticos em parametrização de inversor de frequência.

Kit composto por:

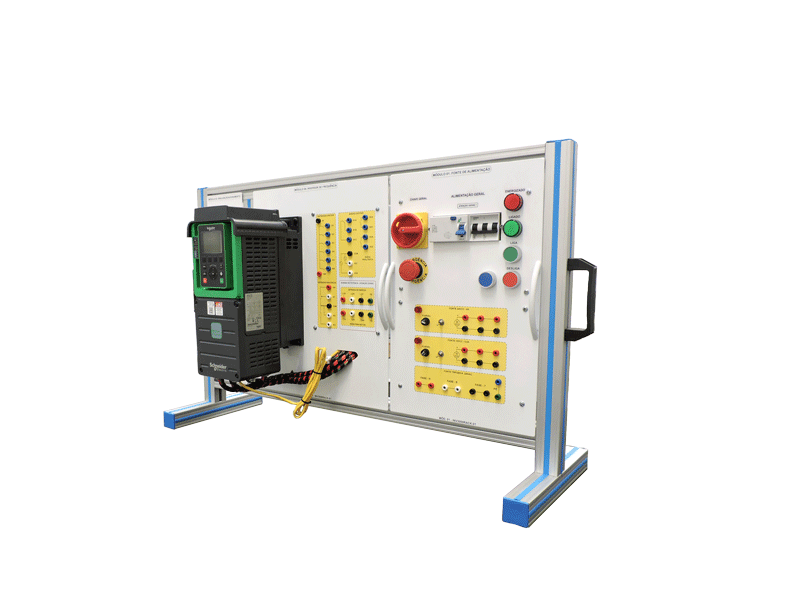

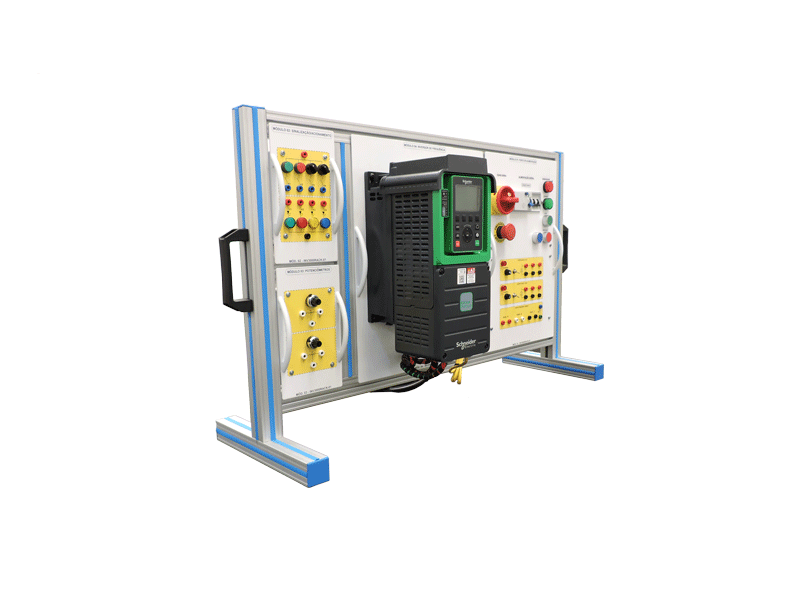

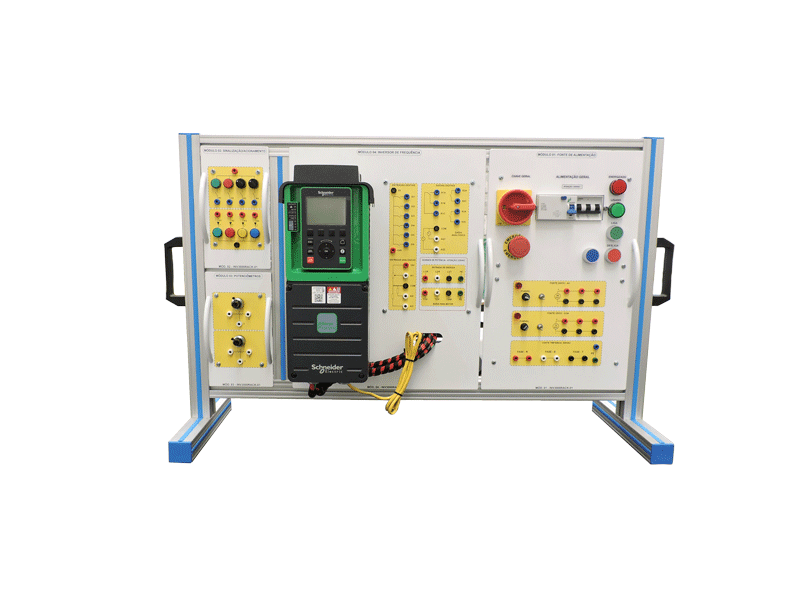

- Estrutura de alumínio anodizado de 40mm, dimensões de 700mm x 900mm x 300mm (A x L x P), equipada com alças para transporte, perfil de acabamento em PVC azul e pés de borracha.

- Kit em sistema modular de encaixe dos módulos sem a necessidade de utilização de ferramentas e ou outros dispositivos. Apresenta em sua face frontal a simbologia do componentes bem como os bornes de ligação elétrica do tipo joto de 4mm.

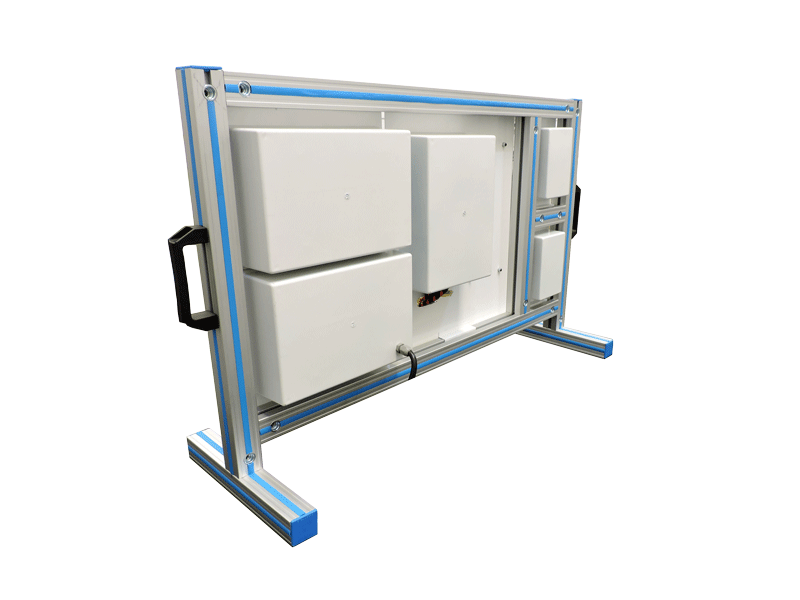

Os módulos são construídos de uma caixa monobloco (sem emendas e frestas) de ABS de alta resistência, fixada em um suporte especial para fixação nos perfis de aço com pintura eletrostática.

Na parte frontal, encaixada perfeitamente e fixada por parafusos, temos a placa de aço com pintura eletrostática, simbologias serigrafadas e verniz de proteção, onde são fixados os componentes e respectivos bornes de ligação.



Módulo 1: Fonte de alimentação trifásica entrada de 220VAC, saidas de 220VAC, fonte 24VDC e 10VDC, dispositivos eletromecânicos de proteção contra curto circuito, sobrecarga e choques elétricos, sinalização de equipamento energizado, botoeira para desligar rapidamente os circuitos (dispositivos de proteção da MARCA SIEMENS)

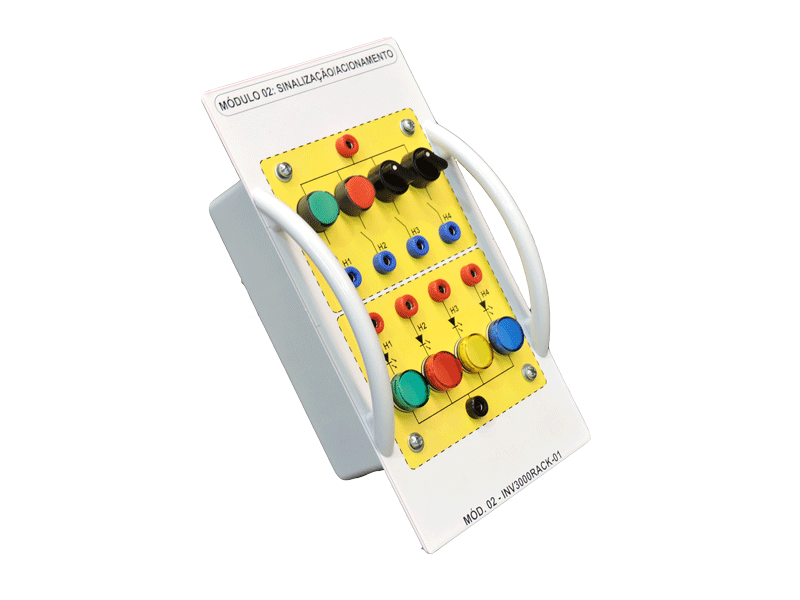

Módulo 2: Sinalização/acionamento composto por 01 botão de impulso normal aberto de 16mm, 01 botão de impulso normal fechado de 16mm, 02 comutadores com posições fixas normal aberto de 16mm, 04 sinalizadores led de 16mm. (MARCA SCHNEIDER)

Módulo 3: 02 potenciometros 10K multivoltas com dial graduado.

Módulo 04: Inversor de frequencia com alimentação trifásica 220VAC, potencia de 0,75KW, frequencia de saida ajustável de 0 a 300Hz, frequencia de chaveamento ajustavel de 1,25 a 10KHZ, 02 entradas analógicas +/- 10vcc ou 0 a 10vcc ou 0 a 20mA. 06 entradas digitais PNP/NPN com funções configuráveis; 02 saídas analógicas (0 a 10vcc ou 0 a 20m.A), 03 saídas a relé configurável, terminal de operação e programação no próprio inversor, ajuste de de velocidade por potenciometro eletronico incorporado ao inversor, 01 porta de comunicação MODBUS e CANOPEN.

software de parametrização e configuração, cabo de comunicação entre PC/INVERSOR,
INVERSOR 3F, 200-240V, 4,6A, 1CV, MARCA SCHNEIDER/ MODELO ATV630U07M3

Placa de comunicação canopen: MODELO VW3A3608

- conjunto de cabos extra flexiveis de 2,5mm com plug tipo banana distribuidos da seguinte forma:

- 06 cabos vermelhos de 1m;
- 06 cabos vermelhos de 0,80m;
- 06 cabos vermelhos de 0,30m;
- 06 cabos verde/amarelo de 1m;
- 06 cabos verde/amarelo de 0,80m;
- 06 cabos verde/amarelo de 0,30m;
- 06 cabos branco de 1m;
- 06 cabos branco de 0,80m;
- 06 cabos branco de 0,30m
- 06 cabos preto de 1m;
- 06 cabos preto de 0,80m;
- 06 cabos preto de 0,30m

O equipamento atende as normas:

Nr10 - Quanto aos riscos elétricos ao operador;

Nr12 - Quanto aos dispositivos móveis e sinalização;
NBR5410 - Quanto ao dimensionamento elétrico e sistema de aterramento.

- Catálogo e manual do usuário em lingua Portuguesa,

- Caderno de exercícios com 10 propostas de tarefas;

- Manual de utilização com instruções de energização, funcionamento e parametrização dos componentes;
