DESCRIÇÃO DO KIT

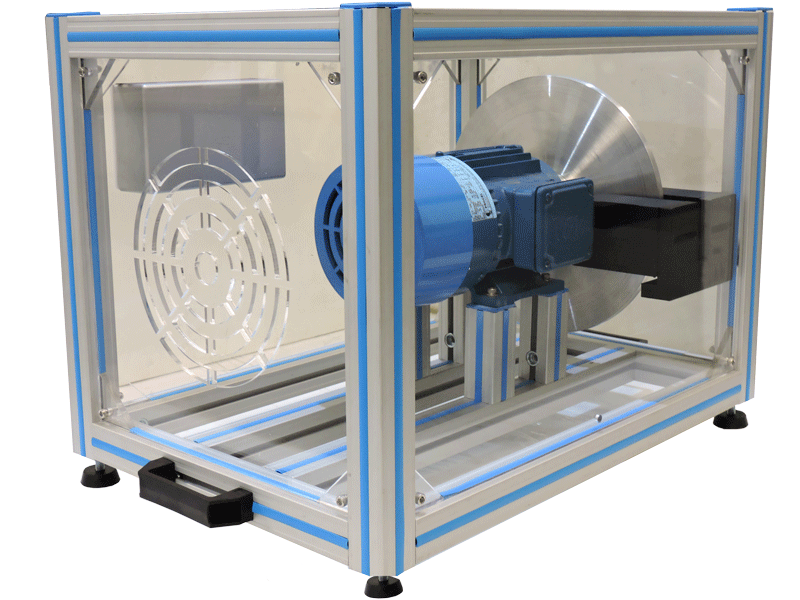

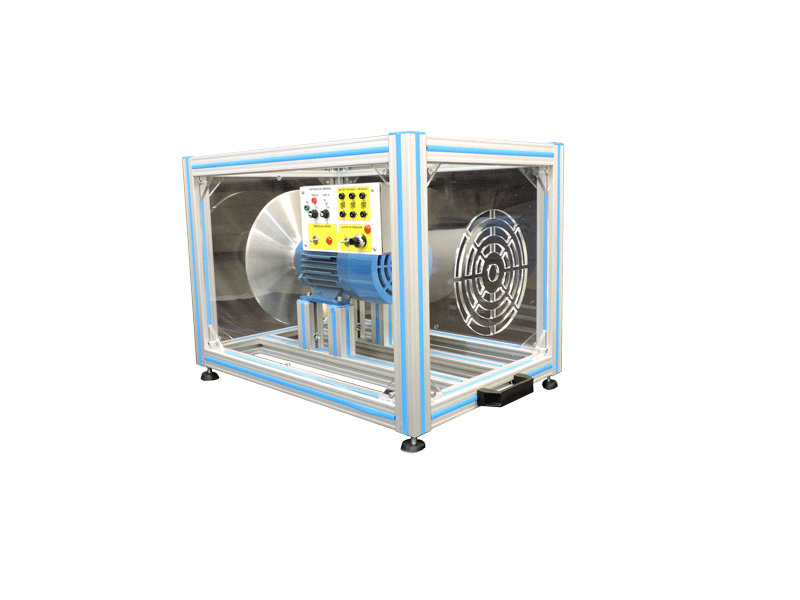

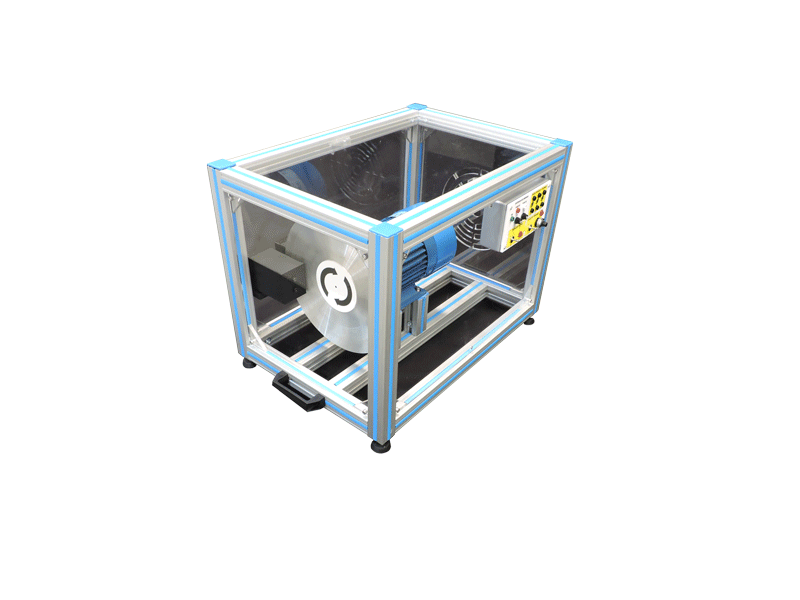

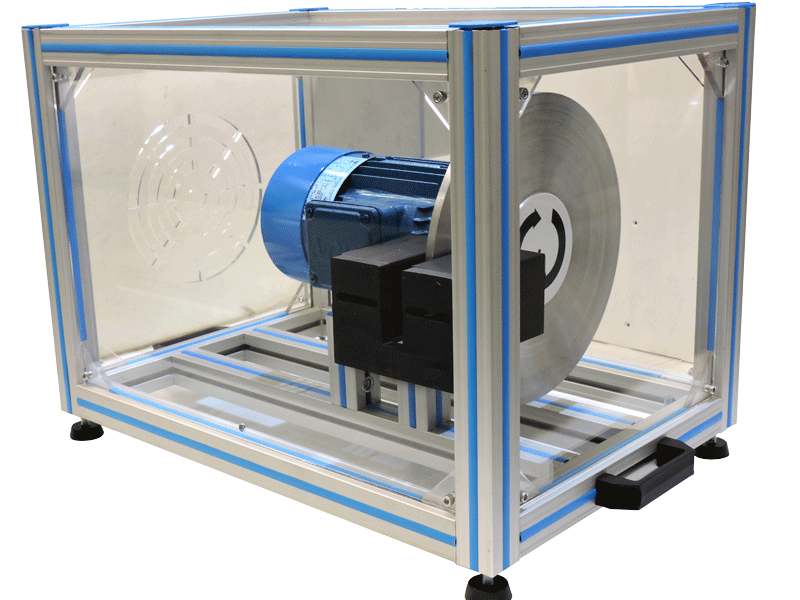

kit didático para estudos práticos em frenagem de motor (freio de foucault)
Kit composto por:
- Estrutura em perfil de alumínio 40 x 40 com dimensões de 450mm x 450mm x 650mm, apoiado em 04 sapatas niveladoras de borracha, com alça para transporte e acabamento perfil de pvc na cor azul;
- Em sua face frontal apresenta uma placa de aço com a serigrafia das simbologias e os respectivos bornes de ligação do motor, ventilação forçada e ajustes de frenagem;
- Alimentação 220VAC/ 60HZ, com fusíveis de proteção de 6A. Entrada de alimentação através de bornes do tipo joto de 4mm;
- 01 motor assíncrono trifásico de 1cv, 0,75kw, 220-380VAC, 60Hz. MARCA WEG.
O motor possui um sistema de ventilação forçada e indicador de giro
- 01 módulo freio simulador de carga ajustável através de um potenciômetro com dial graduado.
Ajuste de corrente e tensão.
Sistema de frenagem por campo eletromagnético através de disco de alumínio de 350mm de diâmetro conectado ao eixo do motor,
- 01 fonte 24vcc, 5A, com ajustes de tensão e corrente.
MARCA INSTRUTERM/MODELO POWER SUPPLY FA 3005
- Todo o kit didático possui proteção de acrilico de 6mm com ventilação.
O equipamento atende as normas:
Nr10 - Quanto aos riscos elétricos ao operador;
Nr12 - Quanto aos dispositivos móveis e sinalização;
NBR5410 - Quanto ao dimensionamento elétrico e sistema de aterramento.
- Catálogo e manual do usuário em lingua Portuguesa,
- Caderno de exercícios
