COMPONENTES

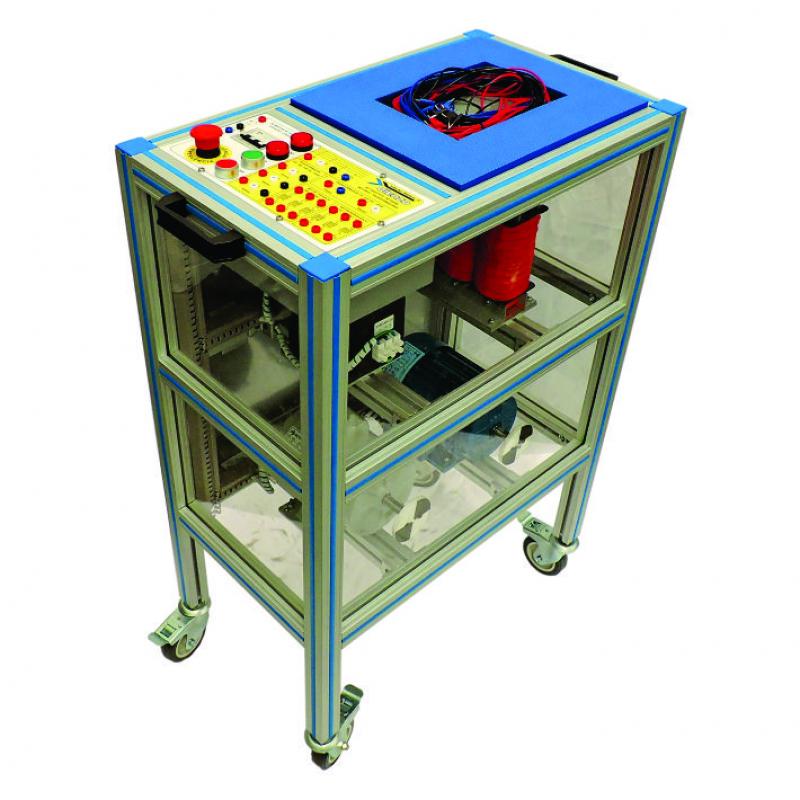

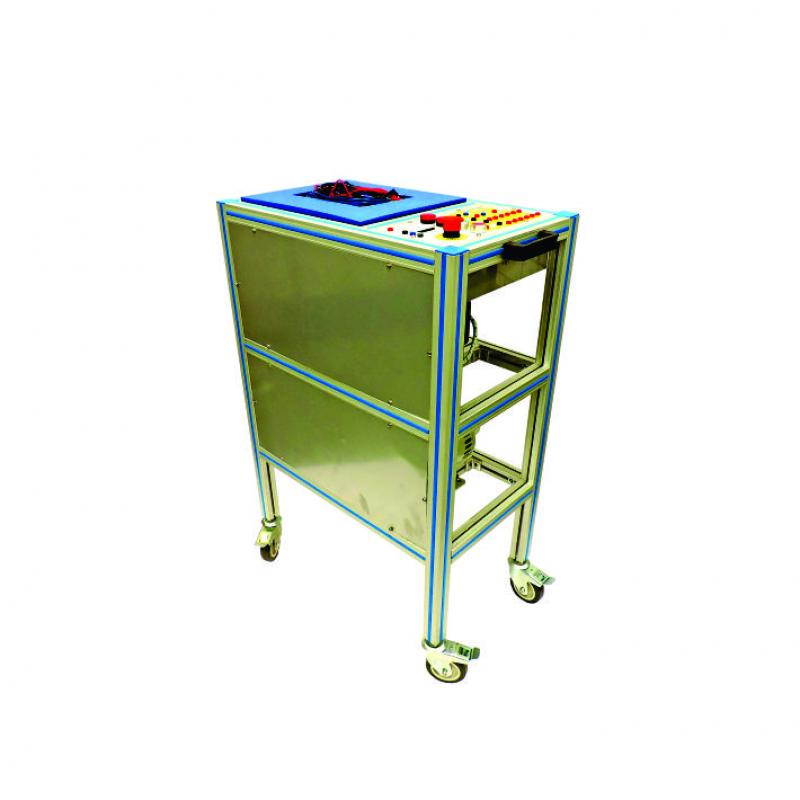

Kit didático para estudos práticos de acionamento de motores e transformadores
- ESTRUTURA:
- Estrutura em perfil de alumínio extrudado, anodizado, 40mm x 40mm, nas dimensões de 600mm x 900mm x400mm (C x A x L);
- Alças termoplásticas naslaterais para auxiliar no transporte;
- Rodizios giratórios com sistema de travamento de 04 polegadas;
- Fechamento inferior da placa de bornes em aço com pintura eletrostática e placa de eva azul de 25mm para auxiliar no armazenamento de cabos e manuais;
- Fechamento traseiro em chapa de aço com pintura eletrostática;
- Fechamento de todas as laterais do kit com chapa de PETG de 4mm, translucido, para evitar o contato dos usuários com os equipamentos e permitir a perfeita visualização;

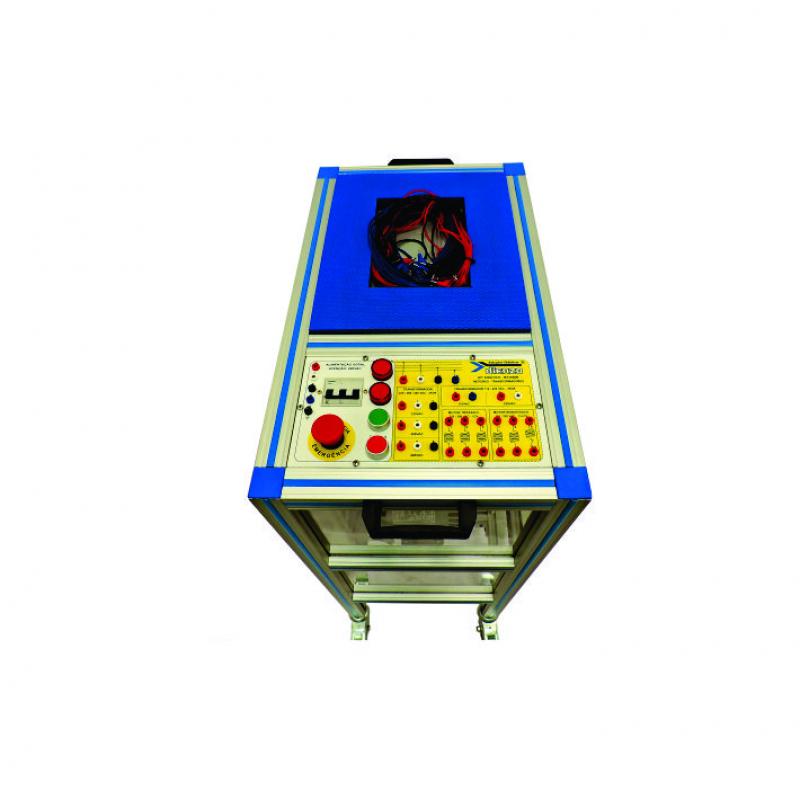

- A placa frontal do kit didático é construída em chapa de aço, com pintura eletrostática e serigrafia com toda a simbologia, componentes e respectivos bornes de ligação. A placa também possui um verniz epoxi de proteção.
- Os bornes utilizados são do tipo joto de 4mm;
Entrada de energia 220VAC trifásico, com proteção por Disjuntor tripolar Siemens e sistema liga-desliga-emergência, devidamente sinalizado atendendo as normas regulamentadoras (NR 12).
- Motor monofásico 110/220VAC / 60Hz / 1/4cv, carcaça 48/56, polaridade 4, rotação 1730, corrente nominal 6,4 - 8,2A / 3,2 - 4,1A, Classe de isolação B, com indicador de giro em seu eixo e seus respectivos bornes de ligação na placa principal. Marca Nova motores.
- Motor Trisáfico 220/380VAC / 60Hz / 04 polos / 1cv, carcaça 80, polaridade 4, rotação 1730, corrente nominal 3,5A / 2A, classe de isolação F, com indicador de giro em seu eixo e seus respectivos bornes de ligação na placa principal. Marca Nova Motores;
- Autotransformador trifásico 220-380-440 VAC / 3KVA, 60Hz, classe de temperatura 155C, Isolamento 0,6KV, com seus respectivos bornes de ligação na placa principal, marca Transformar Industria de Transformadores;
- Autotransformador monofásico 110-220 VAC / 3KVA, 60Hz, classe de temperatura 155C, isolamento 0,6Kv com seus respectivos bornes e ligação na placa principal, marca Transformar Industria de Transformadores.
- Manual de operação e atividades.
- Acesso ao portal de documentos do equipamento no site da Dienzo;
- Os kits didáticos da Dienzo atendem às normas regulamentadoras estabelecidas na NR-10 e NR-12.
ITENS INCLUSOS
Cabos para ligações, manuais de operações e sugestões de atividades.
