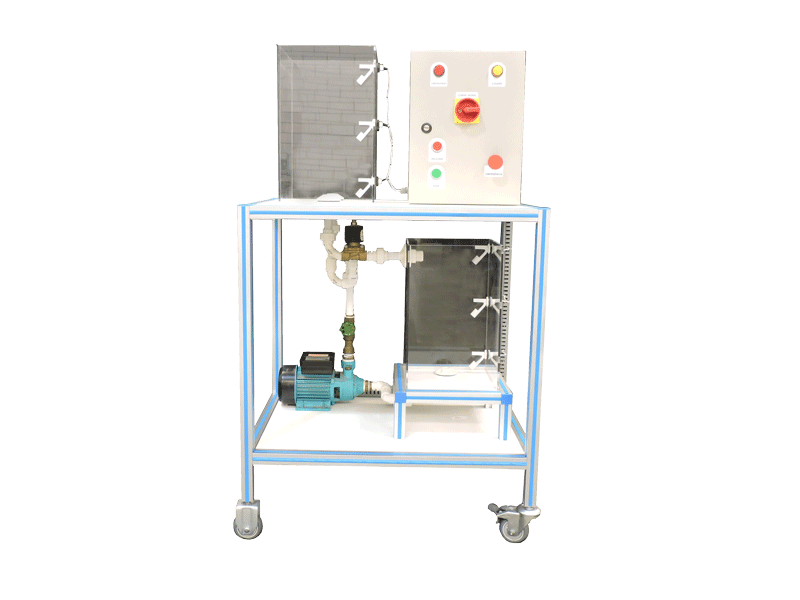

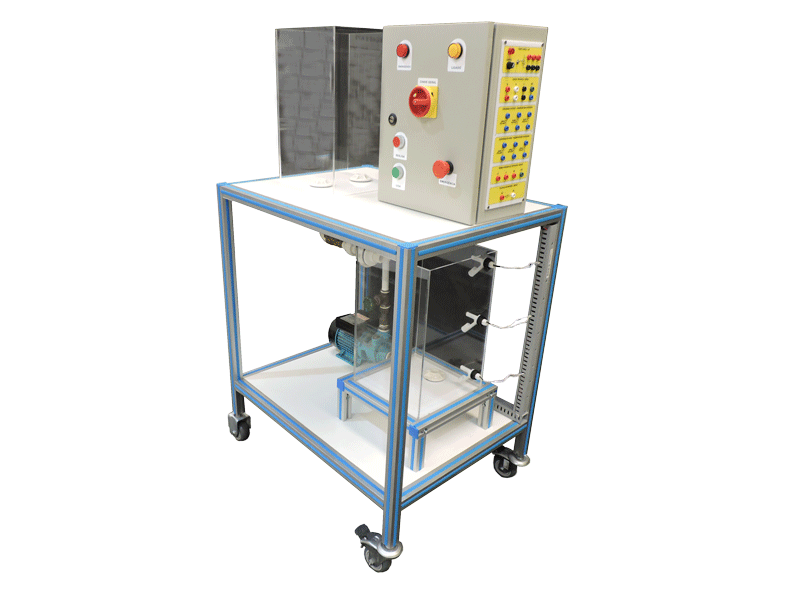

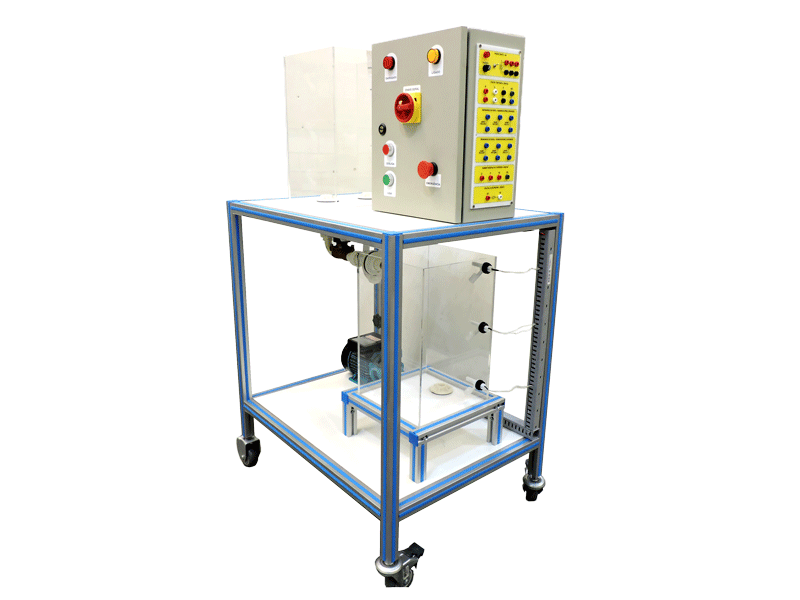

DESCRIÇÃO DO KIT
kit didático para estudos práticos em controle de nível de reservatórios.
Kit composto por:
- Estrutura de alumínio anodizado de 30mm, dimensões de 1500mm x 800mm x 350mm (A x L x P) equipada com alças para transporte, rodizios giratórios de 3 polegadas, perfil de acabamento em PVC azul e tampos em MDP
- 02 reservatórios de polimetacrilato de metila de 6mm e volume de 25 litros cada interligados por tubulação de PVC (MARCA TIGRE/MODELO LINHA BRANCA) em ciclo fechado de circulação.
- 01 bomba hidráulica periférica trifásica de 0,5cv, 220/380VAC, para bombeamento do liquido. MARCA HYDROBLOC/MODELO KSB P500
- 06 sensores digitais de nível do tipo chave bóia, instalados em quantidade de 03 em cada reservatório para indicar nível minimo, médio e máximo. MARCA EICOS/ MODELO LA16M-40
- 01 painel de comando elétrico de 300mm x 400mm, com proteção contra sobrecarga, curto circuito e choque elétrico através de disjuntor e interruptor diferencial equipado também com sinaleiros e botão de emergência.
Na lateral do painel de comando é fixada uma placa de aço com os bornes de ligação do tipo JOTO 4mm referente a todos os equipamentos elétricos do kit, para que o aluno possa efetuar as ligações.
- Válvula solenoide24vcc, com a finalidade de liberar o liquido do reservatório superior para o inferior. MARCA WERKSCHOTT
O equipamento atende as normas:
Nr10 - Quanto aos riscos elétricos ao operador;
Nr12 - Quanto aos dispositivos móveis e sinalização;
NBR5410 - Quanto ao dimensionamento elétrico e sistema de aterramento.
- Catálogo e manual do usuário em lingua Portuguesa,
- Apostila com sugestões de aulas práticas.
